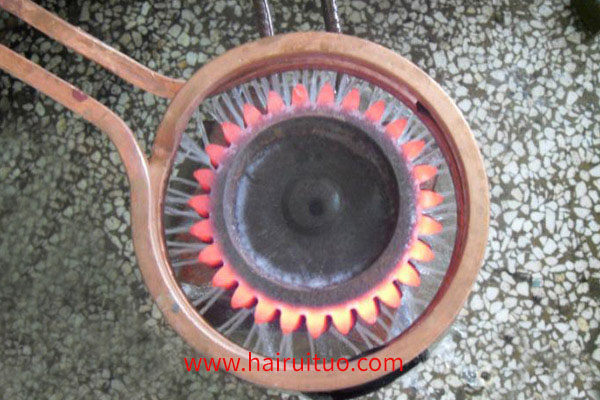

在我国，HULUWA葫芦娃下载入口安卓淬火齿轮钢的原始组织往往被忽略，实际上，这对其工艺和性能有很大影响。试验结果表明，由于碳化物未得到充分溶解，F/P原组织难以形成高硬度的马氏体，而由于合金元素的不均匀分布，使其难以形成非马氏体组织。

从表中数据可以看出，HULUWA葫芦娃下载入口安卓淬火齿轮淬火组织的微观区域分析结果表明，在白色和黑色腐蚀区域组织中，Cr和Mn的含量相差1.64倍，而在较差的Cr和Mn区域容易形成非马氏体组织；为了防止非马氏体的产生，只有提高加热温度，加强冷却，才能使淬火产生裂纹。

此外，有资料表明，原始组织中含30%F的钢的有效硬化层深金属含量远大于含10%F的钢；若原始组织中有带状组织则更不利，当带状F达到50ym时，表面硬度会发生离散，SAE1552钢不同心部组织在淬火后的硬度分布曲线可以看出，心部组织以调质为主，若采用正火态心部组织，其中游离F应小于10%。
